DM-ANT0880雙脊喇叭天線 饋源測試方案
2025/5/6 15:48:01 點擊:
1.1.1 測試設備

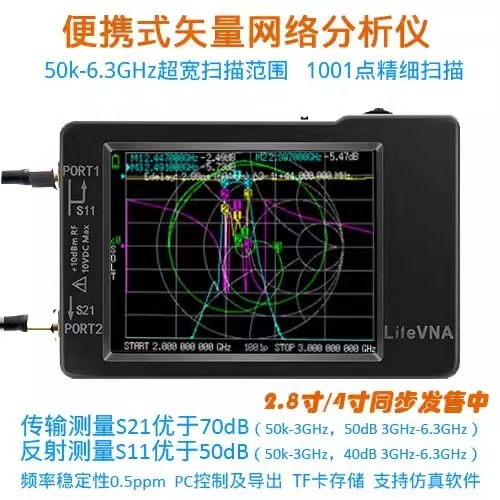

矢量網絡分析儀(VNA)(如Keysight PNA系列)
信號發生器(1.7GHz-6.0GHz可調)
提供2.7GHz、3.2GHz、3.8GHz單頻激勵信號。

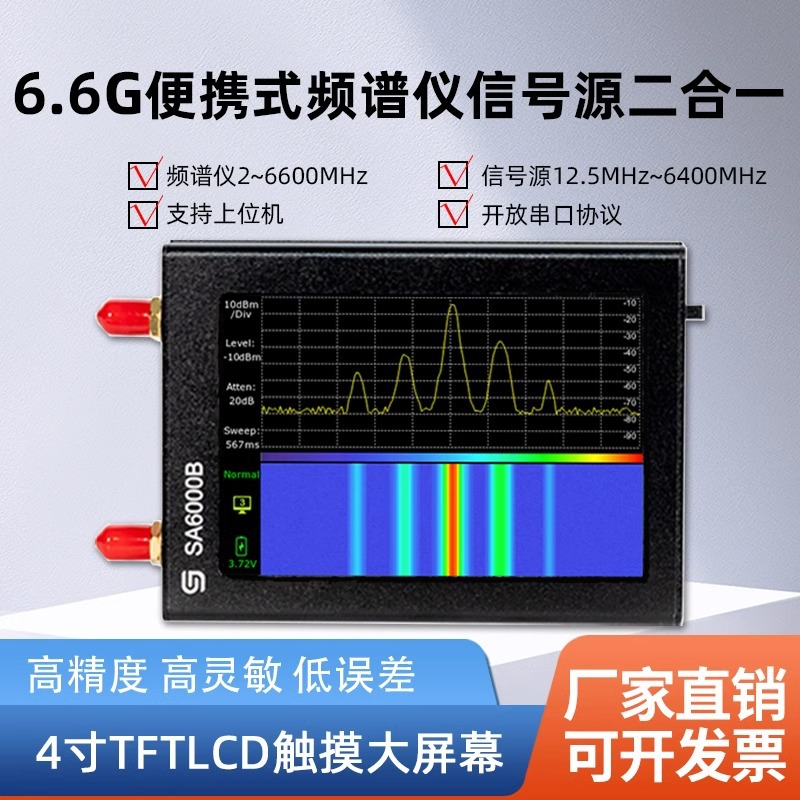

頻譜分析儀
監測饋源輸出頻譜,驗證帶外抑制及信號純度。
功率計
測量饋源輸入/輸出功率,驗證增益平坦度。
標準增益喇叭饋源天線(參考天線)低噪放、 N-SMA轉接線纜、 轉接頭、 直通頭等
用于輻射方向圖比對。
4.5米前饋拋物面天線驗證饋源安裝匹配性及聚焦性能。
數據采集系統
誤碼率測試儀(BERT)或示波器,用于數傳信號解析。
微波暗室或遠場測試場地
減少多徑干擾,確保測試準確性。
1.1.2 測試方法與步驟
1. 頻點性能測試(2.7GHz、3.2GHz、3.8GHz)
步驟1:饋源單獨連接VNA,測量S11(反射系數),要求各頻點S11 ≤ -10 dB(VSWR ≤ 2:1)。
步驟2:測量S21(傳輸系數),驗證饋源插入損耗(典型值≤ 0.5 dB)。
步驟3:使用信號發生器輸入2.7GHz、3.2GHz、3.8GHz單頻信號,通過頻譜分析儀檢測輸出信號功率穩定性(波動≤ ±0.5 dB)。
2. 拋物面天線安裝匹配測試
步驟1:將饋源安裝至4.5米拋物面天線焦點處,確保機械對準。
步驟2:通過VNA測量整體系統S11,驗證天線+饋源聯合匹配性(S11 ≤ -10 dB)。
步驟3:在遠場(≥ 2D²/λ,D為天線口徑)放置標準喇叭天線,測量輻射方向圖,驗證主瓣寬度、旁瓣電平(符合設計指標)。
3. 數傳鏈路驗證(可選)
步驟1:在饋源輸入端注入調制信號(如QPSK、16APSK),頻點設為2.7GHz、3.2GHz、3.8GHz。
步驟2:通過拋物面天線發射,在接收端解調并計算誤碼率(BER ≤ 1×10⁻⁵)。
1.1.3 測試數據及其處理方法
關鍵數據記錄
S11/S21參數(頻點:2.7GHz、3.2GHz、3.8GHz)。
輻射方向圖(E面/H面,主瓣寬度、旁瓣電平)。
輸入/輸出功率及增益平坦度(各頻點差異≤ ±0.5 dB)。
數傳誤碼率(BER)及調制誤差率(MER)。
數據處理方法
頻點匹配分析:通過Smith圓圖優化阻抗匹配(如S11不達標需調整饋源結構)。
方向圖評估:對比理論仿真(如CST、HFSS)與實際測量結果,驗證波束指向精度。
合格判定標準
電氣性能:2.7GHz、3.2GHz、3.8GHz頻點S11 ≤ -10 dB,增益波動≤ ±0.5 dB。
機械兼容性:饋源可穩固安裝于4.5米拋物面天線焦點,且不影響天線展開/折收。
輻射特性:主瓣寬度、旁瓣電平符合設計要求(如3dB波束寬度≤ 10°)。
備注
校準要求:VNA需使用SOLT(Short-Open-Load-Thru)校準,頻譜分析儀需用標準信號源校準。
環境控制:測試應在溫度(20±5°C)、濕度(≤60%RH)穩定環境下進行。
安全事項:高頻輻射需符合EMC標準,測試人員應保持安全距離。
此方案可擴展至全頻段(1.7GHz-6.0GHz)測試,僅需增加頻點密度(如每0.5GHz一個測試點)。
