3200F-BPF-4抗5G干擾高頻頭，內置濾波器高頻頭
更新：2020/4/13 3:51:45 點擊：
- 產品品牌 norsat
- 產品型號 3200F-BPF-4
- 產品描述
3200F/N-BPF-4內嵌濾波器高頻頭是Norsat為了抵御5G基站信號對衛星地球站C波段信號干擾而推出的的低噪聲下變頻器（高頻頭）加上帶通濾波器為衛星通信提供穩定信號接收，同時在C波段抑制地面干...
產品介紹

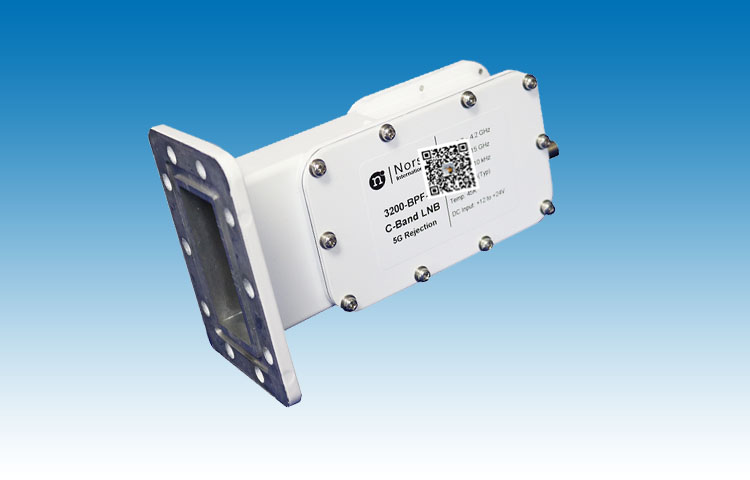

產品名稱：內嵌濾波器抗5G干擾高頻頭
產品型號：3200F/N-BPF-4
產品描述：
3200F/N-BPF-4內嵌濾波器高頻頭是Norsat為了抵御5G基站信號對衛星地球站C波段信號干擾而推出的的低噪聲下變頻器（高頻頭）加上帶通濾波器為衛星通信提供穩定信號接收，同時在C波段抑制地面干擾。
3200F/N-BPF-4內嵌濾波器高頻頭是Norsat提供優質的性能和可靠性在最小的形式因素可能。
Norsat品牌作為業界領先的高性能微波器件供應商，有近四十年高頻微波領域的制造經驗，可以提供3年的保修期，讓用戶后顧無憂。
技術數據：
|
KEY SPECIFICATIONS |
|
| Product Family | 3200F-BPF-4 Series |
| Band | C-Band |
| LO Type | PLL |
| # of onboard LOs | Single-band |
| LO Stability | ± 25 kHz max. |
| Noise Figure | 60K |
| Input Frequency - Band 1 | C-Band: 3.80 - 4.20 GHz |
| Output Frequency 1 | L-Band: 950 - 1350 MHz |
|
RF SPECIFICATIONS |
|
| LO Frequency 1 | 5.15 GHz |
| Phase Noise @ 1KHz offset | -80 dBc/Hz |
| Phase Noise @ 10KHz offset | -85 dBc/Hz |
| Phase Noise @ 100KHz offset | -95 dBc/Hz |
| Conversion Gain | 55 - 70 dBm |
| Input VSWR | 2.2 : 1 |
| Output VSWR | 2.5 : 1 |
| Output P1dB compression point | 9 dBm |
|
ELECTRICAL SPECIFICATIONS |
|
| Power Requirements | 12 - 24 V |
| Current Drain | 400 mA |
| INTERFACE SPECIFICATIONS | |
| RF Input Connector | CPR 229G waveguide grooved |
| RF Output Connector | F-75 N-50 Ohm |
|
ENVIRONMENTAL SPECIFICATIONS |
|
| Temperature - Operational | -40 to +60°C |
| Temperature - Storage | - 40 to + 80°C |
|
PHYSICAL SPECIFICATIONS |
|
| Dimensions (L x W x H) | 159 x 98.5 x70 mm |
| Weight | 500 g |
